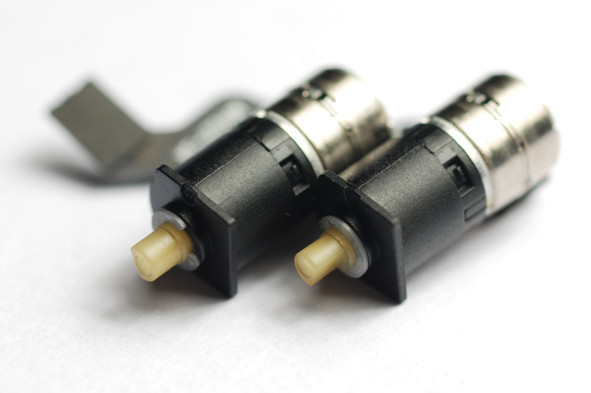

주문제작 3-24V 높은 정밀 이동 전화를 위한 소형 행성 변속기
제품 상세 정보:
원래 장소: | 중국 |
브랜드 이름: | Zhaowei |
인증: | ROHS/ISO9001/ISO14001/SGS/TS16949 |
모델 번호: | ZWPD010010-171 |
결제 및 배송 조건:
최소 주문 수량: | 500pcs |
---|---|
가격: | USD1-5 per piece |
포장 세부 사항: | 나일론에서 첫번째로 포장해, 그 때, 외부 패킹을 위한 나무로 되는 상자로 그 때 강화해 넣거든 |
배달 시간: | 지불 후에 15 작업 일 |
지불 조건: | 티 / T는, 웨스턴 유니온 |
공급 능력: | 일 당 5 000 PC |
상세 정보 |
|||
지름: | 10 밀리미터 | 감소 비율: | 171 |
---|---|---|---|
정격 부하 토크: | 85 gf.cm | 정격 부하 속도: | 40rpm |
짐 속도 없음: | 45RPM | 짐 현재 없음: | 32mA |
갱구 유형: | 플라스틱 십자형 출력 축 | ||
하이 라이트: | 소형 행성 변속기,마이크로 컴퓨터에 의하여 솔질되는 모터 |
제품 설명
주문을 받아서 만들어진 3-24V는 높이 이동 전화를 위한 소형 행성 변속기를 딱 들어맞습니다
명세
기술적인 매개변수 |
모터 |
DC 솔 모터 |
잡음 레벨 |
40dB 보다는 더 적은 |
|
생활 시간 |
500 시간 |
|
작동 온도 |
-40 95℃에 |
|
포용력 |
<0> |
|
증명서 |
ROHS/ISO9001/ISO14001/SGS/TS16949 |
|
를 위해 적당한 |
눈썹 연필, 사진기, 건강 관리 제품, 자동 급수 장치 및 등등. |
|
OSD 언어 |
, 영어, 프랑스어, 독어, 이탈리아어, 러시아어, 스페인어, 포르투갈어, 네덜란드어, 한국어 일본 그리스어 |
|
참고를 위한 기본 명세는, 명세 주문을 받아서 만들어질 수 있습니다. |
모형 | 정격 부하에 | 축사에 | 전송 감소 | 전장 L | 기어 박스 길이 L1 | |||
속도 | 현재 | 토크 | 축사 토크 | 축사 현재 | ||||
rpm | mA (MAX) | gf.cm | gf.cm | mA | 비율 | mm | mm | |
ZWPD010010-171 | 40 | 70 | 85.0 | 165.0 | 160 | 171/1 | 18.3 | 7 |
묘사
주요 제품
1) 플라스틱과 금속 분말 주입의 정확한 분대 그리고 집합;
2) 정확한 모터 기어 박스 흡진기: 직경 4-40mm,
산출 속도: 5-2000rpm,
감소 비율: 2-2000,
산출 토크: 1.0gf cm에 50Kgf cm;
3) 주문을 받아서 만들어진 벌레와 장치 전송 기계장치;
4) 정확한 전기 기계 동의 단위.
경쟁 이점
- 제조 모터 변속기에 있는 18 년 경험
- 경험있는 직원: 연구 및 개발의 ODM &OEM에 있는 평균 7 년 경험
- 국제적인 승인: ROHS/ISO9001/ISO14001/SGS/TS16949
- 경쟁가격
- 높은 제품 성능: 저잡음, 고능률, 긴 수명
- 신속한 납품: 지불 후에 15 작업 일
- 질 승인
- 받아들여지는 소액 주문
- 협동자: HUAWEI, Panasonic, Bosch, SAMSUNG, 다른 세계 Fortune 500 회사, 등등.
- 진보된 장비: Agie 철사 절단기, Agie EDM, Makino, EDM, Roders CNC, Sodick와 Sumitomo 정밀도 주입 기계, 등등.
신청
자동차 단위: 맨 위 가벼운 규칙, 제동 장치
자동적인 부엌: 청과 주스 갈퀴
자동적인 화장실 기구: 쓰레기통
가정용품: 청소 로봇,
계기 & 미터: 타이밍 시스템
의학 기구: 의학 장치 펌프,
개인 배려: 머리 컬러, 전기 칫솔
안전과 보호: 전기 자물쇠,
디지탈 카메라: 팬 경사
모형 항공기 비행기 및 장난감: 장난감 차
등등.
품질 관리
1. 수명 시험: 필수 기간 동안 지속적으로 일해서, 그 후에 멈추고십시오, 그 후에 반복하십시오
2. 소음 시험: 소음을 시험하기 위하여 시험 장비에 1m의 (또는 다른 필요조건)의 거리에 있기
3. 방수 시험: 10mm 2 주 동안 및 12 시간 동안 작동하는 물의 밑에 100m 작동하는 물의 밑에 있기
4. 소금 분무기 시험: 소금 분무기는 부식에 제품의 저항을 시험할 수 있습니다
5. 충격 시험: 높은 상대 속도로 치는 2개의 목표
6. 저장 시험: 안정성을 시험하기 위하여 1 2 년간 정상적인 온도의 밑에 저장
7. 환경 관련 물질
제조공정
제품 아니오: | GM11009-36 | 제품 이름: | 변속기 (DV24DS/H)를 감소시키는 22mm 속도 | |||||||||||||||||||
가공하십시오 | 이름을 가공하십시오 | 장비 | 작동 Time/s | 노동자의 수 |
설계 명세 |
|||||||||||||||||
이름 | 아니다. | Qty | ||||||||||||||||||||
① |
행성 운반대 갱구 |
손 펀치 | J3-0.07 | 1 | 10.0 | 0.5 |
① 갱구는 밀어넣습니다 고도 H: 0~-0.2mm (행성에 리셋 운반대) ② 갱구 밀어남 힘: >5Kg |
|||||||||||||||
정착물 | T11009-01 | 1 | ||||||||||||||||||||
② |
assemblely 행성 장치 운반대에서 |
손 펀치 | J01-0.04 | 1 | 18.0 | 1 |
행성 운반대 고도 H: 10.7±0.1mm |
|||||||||||||||
정착물 행성 운반대 | TPD028028-04 | 1 | ||||||||||||||||||||
③ | 집합 변속기 (1) | 기름을 바르는 기계 | TAD-200S | 2 | 35.0 | 2 |
기름 총계: 0.3-0.4g/time |
|||||||||||||||
기름 관 | / | 2 | ||||||||||||||||||||
족집게 | / | 2 | ||||||||||||||||||||
④ |
집합 에 모터 기초 |
전기 스크루드라이버 | POL-3200B | 1 | 12.0 | 1 | 스크루드라이버 토크 힘: 3.0-3.5Kg·cm | |||||||||||||||
좌석을 붙드는 모터 | T012012-03 | 1 | ||||||||||||||||||||
⑤ | 집합 모터 및 변속기 | / | / | 1 | 13.0 | 1 | / | |||||||||||||||
⑥ | gearbox+spring | 기름을 바르는 기계 | TAD-200S | 1 | 17.0 | 1 |
기름 총계: 0. 2-0.3g/time |
|||||||||||||||
기름 관 | / | 1 | ||||||||||||||||||||
srping 선적 장식새김 | T11009-03 | 1 | ||||||||||||||||||||
⑦ |
집합 각자 자물쇠 cover+ twister+output shaft+cover |
족집게 | / | 1 | 16.0 | 1 |
기름 총계: 0.02-0.1g /time |
|||||||||||||||
펜을 표를 하십시오 | / | 1 | ||||||||||||||||||||
8 |
적재된 예외적 소음 시험 |
하중 시험 장식새김 | T11009-02 | 1 | 16.0 | 1 | 볼트: 12.0VDC 적재된 현재: <load: 7Kg |
|||||||||||||||
전원함 | PS-305DM | 1 | ||||||||||||||||||||
격려된 클립/족집게 | / | 1 | ||||||||||||||||||||
9 |
성과 시험 |
모터 포괄적인 검사자 | TM-MTB | 1 | 15.0 | 1 | ① 전압: 12.0VDC ② 현재: <80mA ③ 속도: (41±5)) RPM* (100: 1) ④ 소음: ≤54dB (5cm) ⑤ 자동 폐쇄 힘: >0.7N·M |
|||||||||||||||
격려된 클립 | / | |||||||||||||||||||||
⑩ | 레이저 인쇄 | 레이저 프린터 | BJ665006 | 1 | 7.0 | 0.5 | / | |||||||||||||||
정지되는 정착물 | T11009-07 | 1 | ||||||||||||||||||||
11 | gasket+glue를 설치하십시오 | 실린더 바늘 | / | 1 | 15.0 | 1 | / | |||||||||||||||
12 |
외관 +package |
포장 테이프 분배기 | / | / | 12.0 | 1 | / | |||||||||||||||
명세 조정 | ||||||||||||||||||||||
/PCS 8 시간의 표준 수확량 | 노동자의 총계 | 시간 /PCS 당 각 사람의 표준 수확량 | 좁은 통로 절차 | 좁은 통로 절차 Time/S | 종류 | |||||||||||||||||
1524년 | 12 | 16 | 운반대에 assemblely 행성 장치 | 18 |
제 2 당기기
특정한 고객을 위한 이 변속기 프로그램은 디자인됩니다. 인터넷에서, 논증만을 위해 온, 위를 사업 사용 그립니다. 우리는 고객을 위한 새로운 프로그램을 연구하고 개발해서 좋습니다.
